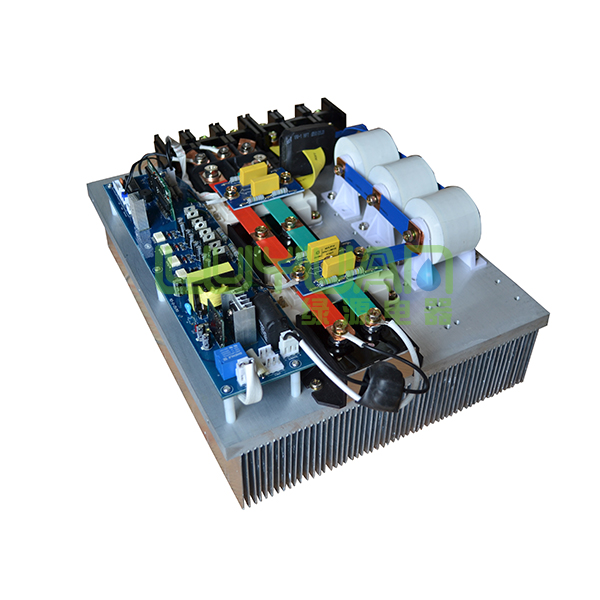

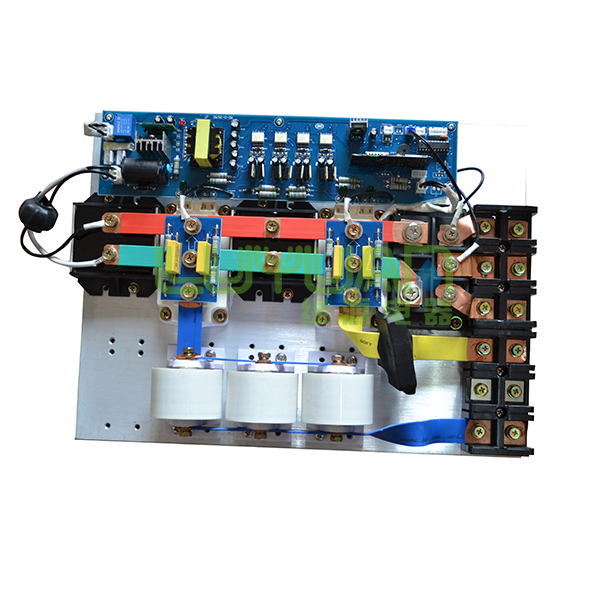

產品詳情
一、產品電氣規格：
1、額定電壓頻率： 380VAC 50Hz /60Hz
2、電壓適應范圍： 300V-450V
3、額定功率：根據工件加溫要求
4、工作頻率： 14-28KHz 最佳段 15-22KHz
5、安全工作環境溫度： -20℃-45℃;
6、工作濕度： ≤95%
7、熱效率 ≥95%
8、接線示意圖
9、線圈與被加熱體間距為 15-25MM。
二、基本性能概述 ：
1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
2、有缺相保護功能
3、有IGBT過流保護功能
4、有IGBT過溫保護功能
5、有加熱線圈短路保護功能
6、全橋串聯諧振電路拓撲,抗干擾能力強
7、采用高性能IGBT驅動芯片驅動
8、自動識別負載及鎖相功能,以使負載端得到最高功率因數，也使電路精確控制在弱感性區高效率工作
9、數臺機芯并聯安裝在同一個加熱管上,互不干擾
10、節電效果好:與目前采用的電熱圈相比,節電可達 30% 以上
11、安裝方便:可接桶型和平盤型等等結構方式感應線圈
12、運行成本低,維修量少,產品保修1年,終生維護
13、產品尺寸： 機殼長 450*寬305*高190
三、產品使用所接負載特性： 5130號 鋼以及 45號 鋼類，線圈與工件距離 1.5-3厘米（特殊材料要特殊調試）
1、30KW 所接 鋼質感量約 280-330uH , 鐵質 300-350uH ， 感應線圈線徑不小于 16平方毫米（大概52米線左右）
2、40KW 所接 鋼質感量約 190-220uH , 鐵質 220- 250uH ， 感應線圈線徑不小于 25平方毫米（大概48米線左右）
3、50KW 所接 鋼質感量約 150-200uH , 鐵質 170-220uH ， 感應線圈線徑不小于 35平方毫米，線徑可以采用多根并聯獲得（大概42米左右）
4、60KW 所接 鋼質感量約 120-150uH , 鐵質 130-180uH ， 感應線圈線徑不小于 35平方毫米，線徑可以采用多根并聯獲得（大概40米左右）
注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在 12-28KHz 范圍內，保持加熱到所需最高溫度時頻率不低于 13KHz （工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流有所下降是正常的）
四、工作狀態：
待機--紅燈閃爍，加熱工作--紅燈常亮; 綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大
五、產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中; 民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中。
注：多組組合繞線方向須統一，每組線圈之間的間距須大于 100MM 以上。
顯示代碼說明
1、 顯示：
1.1 4位數碼管：用于顯示各種參數。當功能指示燈點亮時，顯示當前參數。
1.1.1 待機時，顯示“----”。
1.1.2 正常工作時，顯示“-5- ”.
1.1.3 出錯時，顯示“E x ”.出錯代碼見附件。
1.1.4 當顯示處于查看狀態時，顯示對應參數。
1.2 LED指示燈:
1.2.1 LED1~LED4:待定。
1.2.2 LED5:故障指示燈。正常工作時不亮。出錯時閃爍。
1.2.3 LED6:工作狀態指示燈。待機時，閃爍。正常工作時常亮。
1.2.4LED7:顯示生產日期.前2位顯示年，后2位顯示周。
1.2.1 LED8：顯示軟件版本號。
2、 按鍵：
2.1 SW1:功能選擇鍵。短按此鍵，顯示從正常工作顯示狀態轉為參數查看狀態。每按一次，顯示狀態改變一次。重復按下時，在各顯示狀態下，輪流切換。
2.2 SW2~SW4:待定。
